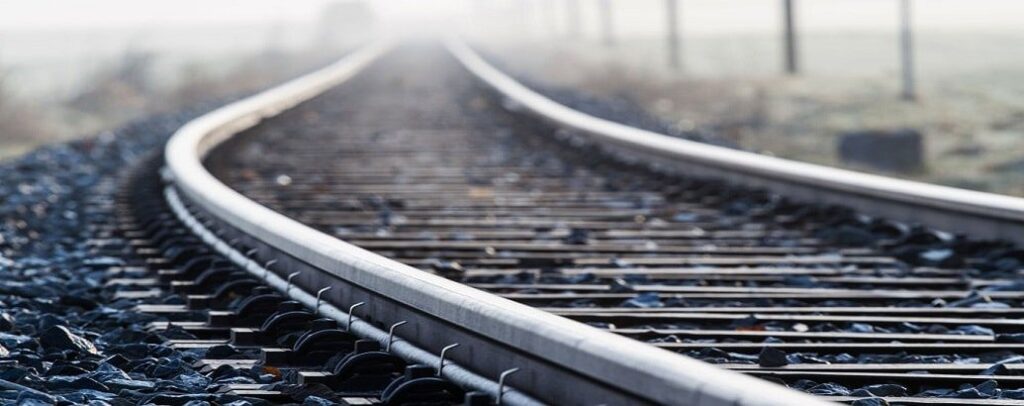

ریل راه آهن، یک مقطع فولادی نورد شده و بلند است که به صورت دو خط موازی، روی تکیهگاههایی به نام تراورس نصب میشود. این ساختار، یک مسیر حرکت پیوسته، ایمن و مقاوم را برای چرخهای قطار فراهم میکند. جنس این ریلها معمولا از فولادهای آلیاژی با کیفیت بالا مانند فولادهای CK45 و CK55 است که ترکیب معین و دقیقی از کربن، منگنز و سیلیسیوم دارند. این ترکیب شیمیایی به ریلها مقاومت بسیار بالایی در برابر سایش، خستگی (شکست ناشی از تنشهای مکرر) و فشارهای مکانیکی میدهد.
وظیفه این ریلها، انتقال یکنواخت وزن سنگین قطار به تراورسها و سپس به بستر زیرین است تا از فرورفتگی یا آسیب به مسیر جلوگیری شود. در طول تاریخ، ریلها از چوب و چدن به فولاد تغییر پیدا کردند. اولین ریلهای فولادی در سال ۱۸۵۷ در انگلستان ساخته شدند.
انواع ریل راه آهن
ریلهای فولادی بر اساس کاربرد، وزن و استانداردهای تولید به انواع مختلفی تقسیم میشوند اما بهصورت کلی به سه دسته اصلی طبقهبندی میشوند که هر کدام زیرتیپهای خود را دارند:
۱. ریلهای راهآهن (Rail Road)
این نوع ریل، پرکاربردترین و شناختهشدهترین نوع است که برای حملونقل مسافر و کالا در مسیرهای شهری و بینشهری استفاده میشود. ریلهای راهآهن معمولاً بر اساس وزن هر متر طبقهبندی میشوند و هرچه وزن بالاتر باشد، ریل برای تحمل بارهای سنگینتر و سرعتهای بیشتر مناسبتر است.
تیپ UIC 60: این ریل با وزن تقریبی ۶۰ کیلوگرم در هر متر، یکی از متداولترین ریلها در جهان و ایران است. این تیپ برای خطوط اصلی راهآهن با ترافیک بالا و سرعتهای متوسط تا بالا مناسب است.
تیپ S54: با وزن حدود ۵۴ کیلوگرم در هر متر، این ریل معمولاً در خطوط مترو و پروژههای شهری با بارگذاری متوسط کاربرد دارد.
تیپ S49: این ریل با وزن تقریبی ۴۹ کیلوگرم در هر متر، برای خطوط قطارهای سبکتر با سرعتهای کمتر استفاده میشود.
تیپهای P، R و JIS: این تیپها بر اساس استانداردهای مختلف جهانی (مانند استاندارد روسیه و ژاپن) تولید میشوند. برای مثال، در ایران برای بارهای محوری تا ۲۵ تن از فولاد UIC360 استفاده میشود که اهمیت استاندارد در هر کشور را نشان میدهد.
۲. ریلهای جرثقیلی (Crane Rail)
این ریلها به طور اختصاصی برای حرکت جرثقیلهای صنعتی در کارخانهها، بنادر و محیطهای صنعتی طراحی شدهاند. از آنجایی که جرثقیلها بارهای بسیار سنگینی را حمل میکنند، این ریلها باید مقاومت فوقالعادهای در برابر فشار و خمش داشته باشند.
تیپ A: این تیپ یکی از پرکاربردترین انواع ریل جرثقیل است که در ظرفیتهای مختلفی مانند A45، A65 و A100 تولید میشود. تیپ A بهخاطر استحکام بالا، در خطوط ذوبآهن و کارخانههای بزرگ فولادی که نیاز به حمل بارهای سنگین دارند، استفاده میشود.
تیپهای QU، CR، KP و MRS: این تیپها نیز زیرمجموعه ریلهای جرثقیلی هستند که هر کدام برای کاربردها و ظرفیتهای مشخصی طراحی شدهاند.
۳. ریلهای معدنی (Mineral Rail)
این ریلها برای استفاده در محیطهای معدنی، واگنهای حمل مواد و خطوط ریلی با ترافیک سبک طراحی شدهاند. معمولا وزن و ابعاد این ریلها نسبت به ریلهای راهآهن کمتر است. استفاده از ریلهای معدنی، سرعت و عملکرد انتقال مواد در معادن را افزایش میدهد.
تیپهای JIS، R و S: این تیپها بر اساس استانداردهای مختلفی تولید میشوند و بهخاطر وزن سبکتر، برای مسیرهای با بار محوری کم و سرعت پایین مناسب هستند.
راه آهن
مشخصات فنی، آنالیز و ساخت ریل راه آهن
مشخصات فنی ریل راه آهن، مجموعهای از ویژگیهای مکانیکی و هندسی هستند که بر اساس استانداردهای بینالمللی مانند UIC (اتحادیه بینالمللی راهآهنها)، استاندارد EN ( اروپا) و استاندارد DIN (مؤسسه استاندارد آلمان) تعریف میشوند.
شکل و ابعاد مقطع: ریلها معمولا دارای مقطع I شکل هستند که از سه بخش اصلی تشکیل شده است:
کله ریل (Head): بخش بالایی ریل که چرخهای قطار روی آن حرکت میکنند. این بخش باید دارای مقاومت بسیار بالا در برابر سایش و خستگی باشد.
جان ریل (Web): بخش میانی و نازکتر که کله ریل را به پایه ریل متصل میکند. وظیفه اصلی آن انتقال نیروهای وارده به پایه ریل است.
پایه ریل (Foot): بخش پایینی و پهنتر ریل که روی تراورسها قرار گرفته و پایداری ریل را تامین میکند.
وزن ریل: وزن ریل که بر حسب کیلوگرم بر متر بیان میشود، یکی از مهمترین مشخصات فنی است. ریلهای سنگینتر (مانند UIC60) برای خطوط پرتردد و سرعتهای بالا و ریلهای سبکتر (مانند S49) برای خطوط فرعی مناسب هستند.
سختی: سختی ریل با واحد برینل (HB) اندازهگیری میشود و به طور مستقیم با مقاومت آن در برابر سایش و تغییر شکل مرتبط است. سختی ریلهای پرکربن معمولاً در محدوده ۲۲۰ تا ۲۶۰ HB قرار دارد
مراحل ساخت ریل راه آهن
تولید ریل یک فرآیند پیچیده صنعتی است که با دقت و کنترل کیفیت بالا در کارخانههای نورد فولاد انجام میشود:
آمادهسازی مواد اولیه: سنگ آهن ذوب شده و با افزودن عناصر آلیاژی، فولاد مذاب با ترکیب شیمیایی دقیق تولید میشود.
ریختهگری و تولید شمش: فولاد مذاب به قالبهای مخصوص ریخته شده و به شمشهای بزرگ تبدیل میشود(به این عملیات، ریخته گری میگویند).
نورد گرم: شمشهای فولادی در دمای بالا (حدود ۱۲۰۰ درجه سانتیگراد) حرارت داده شده و از میان غلتکهای قدرتمند عبور داده میشوند تا به شکل ریل درآیند.
برش و خنککاری: ریلهای نورد شده در طولهای استاندارد بریده شده و به آرامی خنک میشوند تا از تنشهای داخلی جلوگیری شود.
عملیات حرارتی: برای افزایش سختی و مقاومت در برابر سایش و خستگی، کله ریل تحت عملیات حرارتی خاصی قرار میگیرد.
کنترل کیفیت: ریلها از نظر ابعادی، ترکهای سطحی و ویژگیهای مکانیکی به دقت مورد آزمایش قرار میگیرند.
تاریخچه ریل راه آهن در ایران
تاریخچه راهآهن در ایران به سال ۱۲۲۷ هجری شمسی و به زمان ناصرالدین شاه قاجار باز میگردد، زمانی که اولین خط راهآهن بین تهران و شهر ری کشیده شد. اما توسعه جدی شبکه ریلی ایران، بهخصوص با هدف اتصال مناطق مختلف کشور، در دوره پهلوی اول آغاز شد. با ساخت راهآهن سراسری ایران در سال ۱۳۰۶، استفاده از ریلهای فولادی به یک مسئله ضروری تبدیل شد.
در ابتدا، ریلهای مورد نیاز از کشورهای اروپایی مانند آلمان، انگلستان و روسیه وارد میشدند. در حال حاضر، با وجود کارخانههای داخلی مانند کارخانه ذوب آهن اصفهان، بخش زیادی از ریلهای مورد نیاز کشور در داخل تولید میشود که گامی مهم در خودکفایی این صنعت است.
میزان واردات و مصرف ریل در ایران
ایران با داشتن شبکه ریلی گسترده، نیاز بالایی به ریل برای احداث خطوط جدید، توسعه و نگهداری خطوط موجود دارد. تا پیش از خودکفایی در تولید ریل، بخش زیادی از نیاز کشور از طریق واردات از کشورهایی مانند ترکیه، چین و روسیه تأمین میشد. اما با راهاندازی خط تولید ریل در ذوب آهن اصفهان، میزان واردات بسیار کاهش یافته است. با این حال، با توجه به نیاز سالانه کشور که بین ۱۵۰ تا ۲۰۰ هزار تن تخمین زده میشود و حجم تولید داخلی، کماکان بخشی از ریل مورد نیاز از طریق واردات تامین میگردد. این واردات اغلب برای ریلهای با مشخصات خاص، مانند ریلهای جرثقیلی یا ریلهای مورد نیاز در خطوط مترو انجام میشود.
سوالات متداول
ریل راه آهن از چه فولادی ساخته میشود؟
ریل راه آهن بیشتر از فولادهای آلیاژی با درصد کربن بالا، مانند فولادهای گرید CK45 و CK55، تولید میشود. این فولادها علاوهبر آهن و کربن، مقادیری از عناصر آلیاژی مانند منگنز و سیلیسیوم را نیز در ترکیبات خود دارند. هدف از این ترکیب، رسیدن به خواص مکانیکی خوبی مثل مقاومت بسیار بالا در برابر سایش و سختی مناسب برای تحمل فشارهای سنگین است تا ریل بتواند وزن و تنش ناشی از عبور قطارها را به بهترین شکل تحمل کند.
چرا از فولاد ضد زنگ برای ریل راه آهن استفاده نمیشود؟
با اینکه فولاد ضد زنگ به مقاومت عالی در برابر خوردگی مشهور است، اما به دلایل فنی و اقتصادی برای ساخت ریل راه آهن مناسب نیست:
هزینه بالا: تولید فولاد ضد زنگ بهخاطر وجود عناصر گرانقیمتی مانند کروم و نیکل، بسیار پرهزینه است. با توجه به حجم عظیم ریل مورد نیاز، این هزینه توجیه اقتصادی ندارد.
سختی کمتر: فولادهای ضد زنگ معمولا در مقایسه با فولادهای پرکربن، سختی کمتری دارند و مقاومت آنها در برابر سایش، که یک عامل مهم در ریلها بوده، پایینتر است. این موضوع به معنای کاهش عمر ریل و افزایش هزینههای نگهداری است.
مقاومت در برابر خستگی: فولادهای پرکربن، مقاومت بسیار خوبی در برابر خستگی (شکست ناشی از تنشهای مکرر) دارند، در حالی که این ویژگی در فولاد ضد زنگ به این اندازه برجسته نیست.
تفاوت اصلی بین ریل راهآهن و ریل جرثقیل چیست؟
تفاوت اصلی بین این دو نوع ریل در کاربرد و شکل مقطع آنها نهفته است. ریلهای راهآهن برای هدایت حرکت چرخهای فلزی قطارها در مسیرهای طولانی طراحی شدهاند و معمولا مقطعی شبیه به حرف I دارند. در مقابل، ریلهای جرثقیل برای تحمل بارهای نقطهای و فوق سنگین جرثقیلهای صنعتی ساخته میشوند و معمولا دارای مقاطعی با عرض بیشتر و پایداری بالاتر هستند تا بتوانند وزن و ضربه شدید را مهار کنند.
وزن ریل راه آهن چه اهمیتی دارد؟
وزن ریل راه آهن که بر حسب کیلوگرم در هر متر بیان میشود، یک شاخص مهم برای تعیین استحکام و ظرفیت تحمل بار آن است. هرچه وزن ریل بیشتر باشد، مقاومت آن در برابر فشار و خمش افزایش مییابد. بنابراین، ریلهای سنگینتر (مانند UIC60) برای خطوط پرتردد و قطارهای سریعالسیر استفاده میشوند، در حالی که ریلهای سبکتر برای خطوط فرعی، معادن یا راهآهنهای کوچکتر مناسب هستند.
